新聞中心>> 三偏心氣動蝶閥為什么要采用三偏心結構呢？ 返回首頁

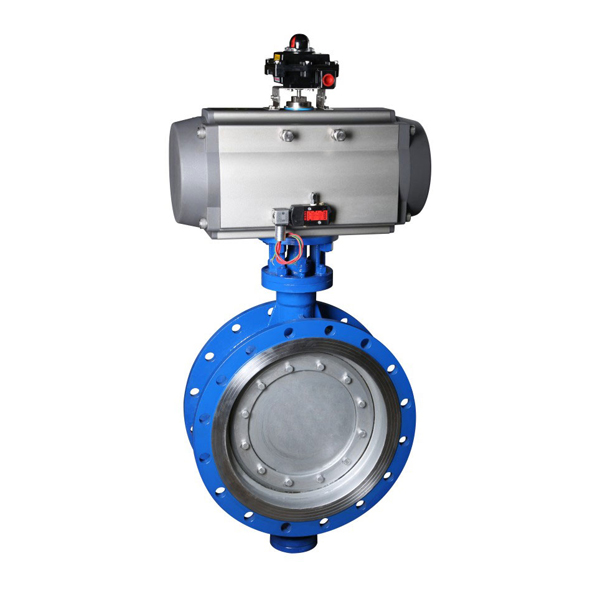

三偏心氣動蝶閥的密封面是一個斜錐面，閥體的閥座與蝶板密封圈為面接觸，其工作原理是通過靠操作傳動裝置帶動蝶板的運動，蝶板在運動過程中，其密封圈與閥座得到充分的接觸，因?yàn)閺椥宰冃蝸韺?shí)現密封。
三偏心氣動蝶閥三個偏心
第一個偏心：密封面所在平面至閥桿中心線的偏離；
第二個偏心：閥體中心線到閥桿中心線的距離；
第三個偏心：閥體密封面所在錐面的中心線與閥體通道中心線存在一個夾角。
采用三偏心結構原因
使用三偏心結構，可以減小蝶板的密封面與閥體密封面之間開關時的摩擦，可以使三偏心氣動蝶閥在開啟或關閉時，蝶板可以迅速脫離或解除閥座，減小了操作扭矩，操作更省力輕便，增加了蝶閥密封面的使用壽命。
