氣動執行器是使用氣動來驅動閥的打開和關閉或調節的致動器，也稱為氣動致動器或氣動裝置，但通常稱為氣動頭。氣動執行器的執行器和調節機構是一個整體，有膜片式，活塞式，撥叉式和齒條齒輪式執行器。
活塞類型的沖程較長，因此適用于需要較大推力的情況。另一方面，膜片行程小，只能直接驅動閥桿。叉型氣動執行器的特點是高扭矩，小空間，并且扭矩曲線與閥門的扭矩曲線相匹配，但是它們不是很漂亮，通常用于高扭矩閥門。齒輪齒條式氣動執行器具有結構簡單，運行穩定可靠，安全，防爆的優點，已廣泛用于發電廠，化工，煉油等對安全性要求較高的制造過程中。
1、薄膜式執行機構
薄膜式執行機構是常用的，可以用作形成氣動膜片致動器的通用控制閥驅動器。氣動膜片執行機構的信號壓力p作用在膜片上，使膜片變形，驅動膜片的推桿移動閥芯，并改變閥的開度。它具有結構簡單，價格低廉，維護方便，應用范圍廣等特點。
氣動膜片執行機構有兩種形式：直接作用和反向作用。當來自控制器或閥定位器的信號壓力增加時，閥桿的向下運動稱為正致動器，而當信號壓力增加時，閥桿的向上運動稱為反作用致動器。正執行機構的信號壓力傳遞到波紋膜片上方的膜氣室，反作用執行機構的信號壓力傳遞到波紋膜片下方的膜氣室?？梢酝ㄟ^交換單個零件來對兩者進行改裝。
2、活塞式執行機構
氣動活塞執行機構在氣缸內移動活塞以產生推力。顯然，活塞式的功率遠高于薄膜式的功率。因此，膜片式適用于低產量和高精度，而活塞式適用于大直徑，高壓下降控制，蝶閥擠出裝置等。除了膜片式和活塞式以外，還有長行程，大扭矩的長行程執行機構，適合輸出角位移大扭矩。
氣動執行機構接收0.02到0.1MPa的信號。
氣動活塞執行機構的主要組件是氣缸，活塞和推桿。氣缸中的活塞根據氣缸兩側的壓力差而移動。根據特性，它可以分為兩種類型：比例型和兩位置型。在二位類型中，根據輸入活塞兩側的工作壓力將活塞從高壓側推向低壓側。比例型在2位型的基礎上增加了一個閥門定位器，使推桿的位移與信號壓力成比例。

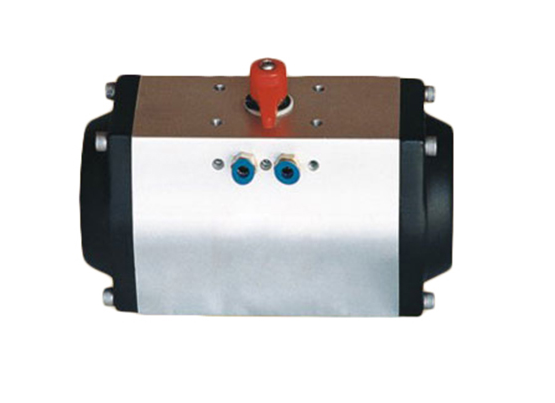

3、齒輪齒條式執行機構
齒輪齒條式(雙活塞齒條式)氣動執行機構，結構緊湊，外形美觀，響應速度快，運行穩定，使用壽命長等。所有配件均采用zui先進的防腐技術，可適應各種惡劣的工作條件。其高溫和低溫以及各種特殊的行程執行機構在各種應用領域中均具有出色的性能。
