氣動閥門就是利用對空氣的壓縮來驅使閥門，從而達到控制物質方向的作用。下面來具體介紹一下。

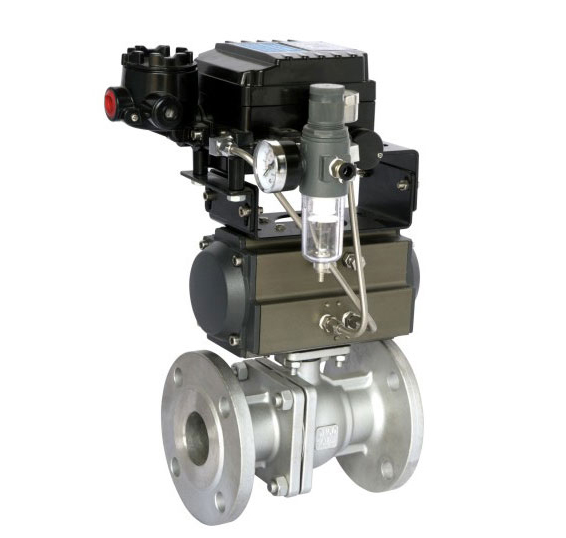

氣動閥門就是借助壓縮空氣驅動的閥門。氣動閥采購時只明確規格、類別、工壓就滿足采購要求的作法，可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在當前市場經濟環境里是不完善的。因?yàn)闅鈩?dòng)閥制造廠家為了產品的競爭，各自均在氣動閥統一設計的構思下，進行不同的創新，形成了各自的企業標準及產品個性。因此在氣動閥采購時較詳盡的提出技術要求，與廠家協調取得共識，作為氣動閥采購合同的附件是十分必要的。本類閥門在管道中一般應當水平安裝。
工作原理
利用壓縮空氣推動執行器內多組組合氣動活塞運動，傳力給橫梁和內曲線軌道的特性，帶動空芯主軸作旋轉運動，壓縮空氣氣盤輸至各缸，改變進出氣位置以改變主軸旋轉方向，根據負載(閥門)所需旋轉扭矩的要求，可調整氣缸組合數目，帶動負載(閥門)工作。
兩位五通電磁閥通常與雙作用氣動執行機構配套使用，兩位是兩個位置可控：開-關，五通是有五個通道通氣，其中1個與氣源連接，兩個與雙作用氣缸的外部氣室的進出氣口連接，兩個與內部氣室的進出氣口接連，具體的工作原理可參照雙作用氣動執行機構工作原理。 由于控制方式和手段越來越多，在實際工業生常和工業控制中，用來控制氣動執行機構的方法也很多，常用的有以下幾種。
智能顯示儀
智能顯示儀是用來監測閥門工作狀態，并控制閥門執行期工作的儀器，它通過兩路位置傳感器監視閥門的工作狀態，判斷閥門是處于開閥還是關閥狀態，通過編程記錄閥門開關的數字，并且有兩路與閥門開度對應的4～20mA輸出及兩足常開常閉輸出觸點。通過這些輸出信號，控制閥門的開關動作。PLC在控制系統中的應用越來越廣泛，由于本方案是在OMRON的PLC上面作的開發，所以以O(shè)MRON的PLC來作介紹。
硬件組成：1臺計算機，1套PLC(包括CPU，I/O模塊，ID212，OC224，AD003模塊)，2個繼電器，2個電磁閥，1個氣動閥門執行器。
通用要求
1、生產的氣動閥規格及類別，應符合管道設計文件的要求。
2、氣動閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。
3、氣動閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；氣動閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。
4、氣動閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。
